Intel最新发布的Sandy Bridge平台虽然有着很强的性能优势，但较高的售价并不是普通用户能够接受的。反之，AMD的3A平台性价比则比较出色，对于中低端用户性能也完全够用。今天笔者从中关村获悉，采用45nm技术的最新速龙II X2 250盒包处理器的售价已经调至了385元，这款主频高达3GHz的处理器，完全可以满足普通家庭的娱乐需求。

AMD Athlon II X2 250处理器

AMD Athlon II X2 250/盒装采用了45nm制程，核心代号Regor，AM3接口，主频3.0GHz(200MHz×15)，HT总线与内存控制器频率均为2GHz，二级缓存2×1MB，无三级缓存，热设计功耗65W，同时支持DDR2-800/1066和DDR3-1333/1600内存。Athlon II X2 250也成为了主流市场中第一款支持DDR3技术和Windows7“XP”兼容功能的双核处理器。

这款处理器的性价比相当高，但考虑到性能与用户的需求，建议大家搭配880G芯片组的整合主板，主板集成的HD4250显示核心核心频率为500MHz，完全可以满足大部分用户的需求。接下来，笔者为大家推荐几款性价比相当高的主板。

推荐一：杰微全接口880G售399元

杰微针对中低端消费群体推出一款可破核，可交火的集成主板JWA880GMT， 399元的售价非常亲民，有着很好的性价比，推荐入门用户购买。

杰微JWA880GMT主板

主板采用蓝色PCB，基于AMD RS880P+SB710芯片组。SB710是支持ACC(高级时钟校验)的增强型SB700南桥芯片，支持开核。主板集成HD4250显示核心，默认频率为560MHz，比785G集成的HD4200默认频率要高。杰微独有的一键开核技术，让菜鸟也能拥有开核的本领：在开机时按下F4，电脑会重新启动，再次开机时，已经破核了。

杰微JWA880GMT主板

JWA880GMT处理器供电部分采用的是四相数字供电设计(一上两下)，采用了大量高品质的固态铝壳电容来对处理器进行供电，还采用了封闭式的电感线圈，豪华的供电设计能够为处理器提供强劲的动力支持，保障处理器在运行过程中的稳定性。

杰微JWA880GMT主板

主板配备了两根DDR3内存插槽，支持双通道DDR3 1333/1066/800MHz标准，容量最高可以扩展到8GB。

杰微JWA880GMT主板

主板提供了1条PCI Express X16插槽、1条PCI E接口。支持PCIE 2.0显卡规范，完全可以满足各类用户对扩展的需求。

杰微JWA880GMT主板

提供了四个SATAII接口，一个IDE接口，应对用户众多的SATA设备。

杰微JWA880GMT主板

主板提供PS/2键鼠接口，配备HDMI、VGA、DVI全接口，四个USB 2.0接口、千兆网络接口以及六声道音频接口。

推荐二：致铭A880P-GM小规格严标准主板售449元

笔者为大家介绍的主板是致铭的一款小板型主板产品，这款主板型号为A880P-GM，该产品在满足用户多数扩展需要的同时，对其他一些低价位小型主板所缩减的如开核功能等功能也全部支持，是一款真正的物超所值的产品。

致铭 A880P-GM主板

致铭 A880P-GM主板采用标准的M-ATX版型，基于采用RS880P+SB710芯片组设计，支持HT3.0总线。能够全面支持 Socket AMD AM3系列处理器，采用全固态处理器供电系统，并支持时下最流行的开核技术，是一款可玩性极强的产品。

供电方面，致铭 A880P-GM主板采用稳定性极强的4+1相供电回路，材料方面全部采用全固态封闭电容与封闭电感的组合，让主板供电更充足，此外供电系统配有大量MOSFET，使主板运行更稳定，满足开核要求。

扩展方面，致铭 A880P-GM主板提供1条PCIEX16显卡设备接口，能够支持目前主流的显卡设备，方便用户进行独显平台升级。此外，主板还提供2条PCI设备接口，能够支持其他独立设备，基本可以满足用户对独立设备的扩展需要。

内存方面，致铭 A880P-GM主板为用户提供了两条DDR3规格的内存设备接口，能够支持目前主流的DDR3内存设备。由于目前DDR3内存的价格远低于DDR2内存，这样的配备对于消费者来说是比较合算的。内存采用了独立的供电系统，保证了运行的稳定性。

存储方面，致铭 A880P-GM主板为用户提供了6个SATA接口，支持目前所有的主要磁盘阵列模式，方便用户组建小型的安全存储环境。此外，主板还提供了1条IDE设备接口，让用户可以空余出更多的SATA接口，满足用户其他扩展需求。

芯片方面，致铭 A880P-GM主板提供了Realtek ALC662 6声道音效芯片与同为Realtek的RTL8111D千兆网络芯片经典组合，能够为用户提供良好的高保真音频传输环境以及顺畅的千兆网络运行空间，影音娱乐潜力巨大。

I/O接口方面，致铭 A880P-GM主板为用户提供了一个PS/2键盘设备接口、4个USB设备接口、VGA+DVI+HDMI全视频设备接口、一个网路传输借口和一组音频设备接口。完全满足用户的需要。不过用户需要的是，这款主板不提供PS/2鼠标接口，用户需购买USB鼠标。

目前，致铭 A880P-GM主板已经正式到货沈阳，在沈阳三好街及周边各大DIY卖场均有销售，市场零售价格为449元，喜欢的朋友请抓紧出手吧。

推荐三：华擎880GM-LE主板售499元

华擎880GM-LE 主板采用880G+SB710芯片组，支持包含六核在内的AM3接口全系列处理器，支持DDR3内存，支持UCC开核，价格便宜，美中不足是缺少了HDMI接口。

华擎880GM-LE 主板499元

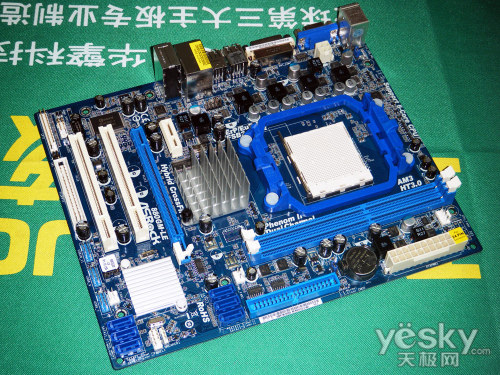

华擎880GM-LE主板全貌

华擎880GM-LE主板处理器供电部分

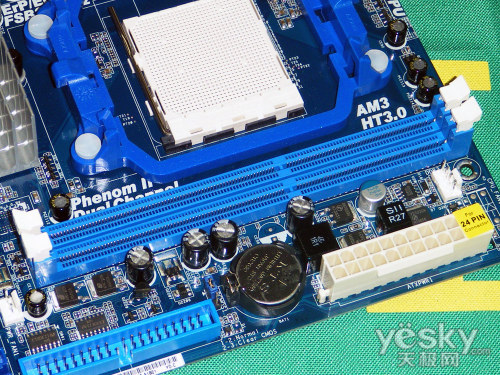

华擎880GM-LE主板内存接口及供电

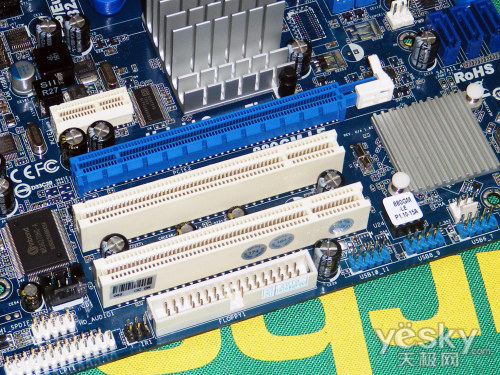

华擎880GM-LE主板扩展接口

华擎880GM-LE主板I/O接口

推荐四：一线品牌华硕M4A88T-M LE主板售579元

华硕针对AMD 8系列产品推出的开核主板具备不错的性价比。今日笔者得知，华硕针对入门用户推出的一款型号为M4A88T-M LE的主板价格微调，经销商给出的最新报价为579元，非常适合入门级HTPC玩家选择。

$E:\文章\11.15-11.18\P7P55 LX\IMG_5991.JPG$
华硕M4A88T-M LE主板

华硕M4A88T-M LE主板采用了880G+SB710芯片组，支持高达5200MT/s的HT 3.0系统总线;并对AMD最新的AM3和多核处理器进行优化， AMD AM3处理器配备独特的三级高速缓存，具有极佳的超频能力和更低的功耗。主板集成了HD 4250显示芯片，支持DirectX 10.1, OpenGL 2.0, Shader Model 4.1, Universal Video Decoder (UVD) 2.0和H.264,VC-1, 及MPEG-2，最大可支持1GB共享显存。

$E:\文章\11.15-11.18\P7P55 LX\IMG_5992.JPG$
华硕M4A88T-M LE主板

华硕M4A88T-M LE主板全部使用高品质高传导性的全固态电容，提供良好的耐用度、延长主板使用寿命，并增加散热能力。供电方面主板采用了4+1相供电设计，为玩家提供了稳定而纯净的电流。

$E:\文章\11.15-11.18\P7P55 LX\IMG_5994.JPG$
华硕M4A88T-M LE主板

本主板支持DDR3内存模块，数据传输速率可达1866(超频)/1333/1066MHz，以符合最新3D图形、多媒体、因特网等应用所要求的高速运行带宽，最大容量支持到16 GB。

$E:\文章\11.15-11.18\P7P55 LX\IMG_5996.JPG$
华硕M4A88T-M LE主板

硬盘接口方面，主板提供了6个SATA 3 Gb/s接口，支持RAID 0,1,10,JBOD。

$E:\文章\11.15-11.18\P7P55 LX\IMG_5998.JPG$
华硕M4A88T-M LE主板

扩展插槽方面，主板提供了1个PCI插槽，2个PCI-E x1插槽和一个PCI-E 2.0插槽，以双倍的速度及带宽将系统性能发挥到极致。主板还支持ATI Hybrid CrossFireX混合交叉火力技术，通过集成显卡和独立显卡的混合搭配使用，释放显卡潜能，让PC游戏性能更上一层楼，给玩家带来新的游戏体验。

$E:\文章\11.15-11.18\P7P55 LX\IMG_6000.JPG$
华硕M4A88T-M LE主板

背板接口方面，主板支持HDMI, DVI, 和D-Sub多种类数字和模拟显示输出接口。为玩家提供了自己选择和升级显示设备的空间。这款主板为玩家提供了一系列的提速功能，在这款主板上加入了一键开核功能、GPU提速功能，玩家通过华硕提供的这些功能便可以轻松的将系统的整体性能提升;为玩家带来更大的性价比。

推荐五：技嘉GA-880G-UD3H全固态主板659元

技嘉GA-880G-UD3H基于AMD 880G+SB710芯片组设计，支持AMD AM3接口的处理器，并且支持Thuban 6核CPU，作为一款中高端880G产品，这款主板的PCI扩展能力强大，并采用了全固态电容做工，稳定性出众。目前，这款主板福建的报价为659元，有兴趣的朋友可以关注下。

技嘉GA-880G-UD3H基于AMD 880G+SB710芯片组，采用了全尺寸的ATX板型设计，支持Hyper Transport 3.0总线，可以搭载全系列AM3接口处理器以及新一代AMD Phenom II X6处理器。另外，主板可通过SB710南桥提供的ACC功能直接进行开核，无需借助第三方芯片。

主板整合了ATI Radeon HD 4250显示核心，支持DirectX 10.1特效和Pixel Shader 4.0技术，内建UVD2解码引擎。虽然核心的默认频率只有560MHz，但通过技嘉新研发的Turbo 3D技术，在高负载下显示核心能自动超频来提升3D性能，甚至超越了890GX，而且所超频率可以由用户在软件中手动进行设置，也是非常的方便。

GA-880G-UD3H在处理器供电部分采用了4+1相的供电设计，即使搭载最高140W TDP的处理器也不成问题。在用料和做工方面，主板配备了超耐久3和2倍铜技术，因此主板通体全部选用了来自日本化工的高品质固态电容，不仅寿命更长久，使供电电流更加稳定，确保处理器长期工作的稳定性。另外，2倍铜PCB也使主板的温度进一步降低，帮助提高稳定性的同时，让主板工作效率也大幅提高。

扩展部分，虽然880G芯片组原本是不支持双卡CrossFire，但GA-880G-UD3H通过破解，提供2个PCI-E x16 显卡插槽，一个为x16模式，另一个为x4模式，由此就可组建CrossFire。另外，主板还提供了3个PCI-E x1和2个PCI插槽，扩展空间也是非常的充裕。

GA-880G-UD3H提供了4个DIMM插槽，可支持DDR3 1866 (OC)/1333/1066 MHz 内存，最高支持16GB容量。

磁盘方面，由于是SB710南桥的缘故，原生了6个SATA 3Gb/s接口，足够一般用户使用。

GA-880G-UD3H自身集成了Realtek ALC892 8声道高保真音频和RTL8111D千兆网卡，用来满足用户日常的网络和音频需求。主板的背板处，除了提供了一个鼠标和键盘两用的PS接口，还配备了6个的USB2.0，这些接口具备了技嘉3倍力技术，能为iPad, iPhone和iPod Touch提供快速稳定的充电，而且利用On/Off Charge 技术，即使在睡眠和关机下也能充电。
