新颜色 新风格 技嘉P67A-UD3R主板赏析

  这张定位在中阶P67主机板，主机板电容采用全固态电容，整体用料部分以主打的2OZ PCB版设计，供电设计采用8+2相，MOS区加以散热片抑制MOS负载时温度，

  CPU端12V输入使用8PIN，并提供3组风扇电源端子(2组PWM，1组小3PIN)主机板上提供2组SATA3(2组原生)、4组SATA2，此外整体配色采用黑蓝配色相当具有高阶产质量感。

  主机板背面

  主机板CPU底板使用金属制防弯背板，MOS区及PCH芯片组散热器使用一般的弹簧式扣具。

  11月出货

  显现P67早已就绪。

  主机板IO区

  如图，有1组PS2键盘鼠标共享接头、1组Gb级网络、2组USB3.0、8组USB2.0、同轴及光纤输出及音效输出端子，

  是DESIGNED IN TAIPEI的好设计。

  CPU附近用料

  属于8+2相设计的电源供应配置，主机板电容采用全固态电容，MOS区也加上散热片加强散热，

  CPU侧 12V采用8PIN输入及1组CPU PWM风扇端子。支持4DIMM的DDR3模块，电源采24PIN输入。

  主机板适配卡区

  提供2组PCI-E 16X(其中1组为PCI-E 4X)、3组PCI-E 1X、2组PCI，这样配置对使用者来说应该相当够用，2组 PCI-E x16插槽采用弹簧式卡榫，安装固定显示卡时还算稳固。

  IO装置区

  提供提供2组SATA3(2组原生)、4组SATA2、USB可扩充至14组，面板前置端子亦放置于本区。

 

 

  内存区用料

  一样备有LED相数显示。

  产品的技术认证

  支持CrossFireX、SLI、杜比、SATA6G等及PCI-E频宽切换控制。

  频率产生芯片

  采用ICS制品

  USB3.0芯片

  采用NEC的USB3.0控制芯片。

  网络芯片

  网络芯片采用REALTEK 8111E。

  环控芯片

  环控芯片采用ITE8728F制品。

  音效芯片

  控制芯片采用REALTEK ALC892。

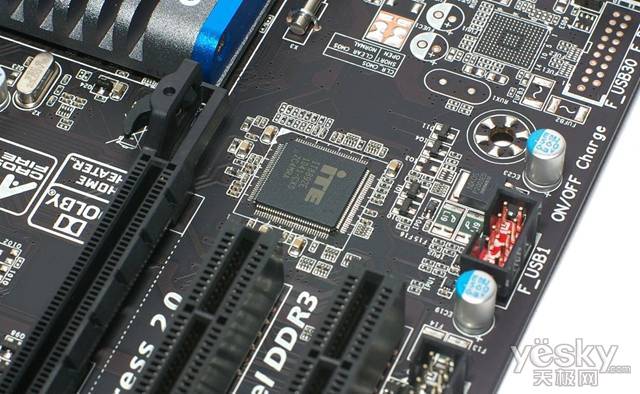

  PCI控制芯片

  采用ITE芯片。

  电源管理控制芯片

  双BIOS
