巧而全能 华擎Z87E-ITX主板外观赏析

  【天极网DIY硬件频道】Z87主板可以说是目前LGA1150插槽芯片组的先锋，对整个业界具有重要引领作用。而全新的平台对厂商本身的工艺和质量也作出了考量。针对Z87芯片组，华擎已经推出了多款主板产品，包括其三防的超频方程式、极限玩家等多个版本。而此次评测的华擎Z87E-ITX则是其小巧优势的代表作品。此款Mini-ITX主板在极小的板材空间中容纳了丰富的软硬件功能，基于最新的第四代英特尔Z87芯片组开发，支持Haswell处理器，提供包括802.11ac千兆无线在内的诸多革命性技术。

  同华擎Z87其他产品一样，Z87E-ITX延续大量华擎独有的特点，比如远程控制家庭云功能、变频风扇、云驱动等。在做工上厚道给力，全部使用日系固态电容。其为LGA1150插槽支持第四代 Intel Corei7/i5/i3/Xeon/Pentium/Celeron处理器，虽然体型小巧确实不折不扣的解锁超频高性能产品。

华擎Z87E-ITX主板特点为：
  1.高性能ITX板。
  2.无线11ac高效传输。
  3.豪华用料做工精细。
  4.可支持600Ω耳放 可模拟7.1声道

 

 

ITX尺寸 小巧外观

  华擎Z87E-ITX为标准Mini-ITX尺寸主板，作为微型电脑的解决方案，华擎Z87E-ITX针对注重小巧尺寸和低能耗热量的消费级用户而推出，紧凑的结构也利于制造行业类的瘦客户机使用。从其使用100%日系高光泽镀金涂装固态电容来看，华擎ITX板的质量及寿命都值得肯定。

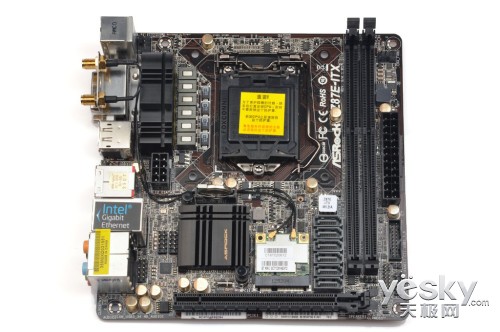

华擎Z87E-ITX

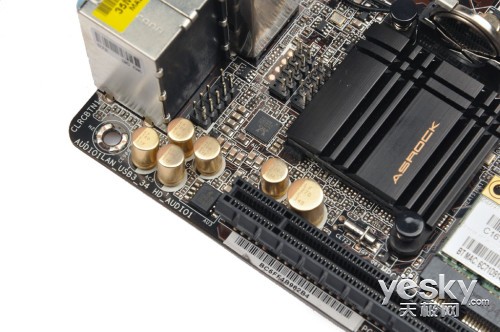

金色日系固态电容

  主板基于英特尔Z87芯片组LGA1150插槽，支持Haswell处理器。作为一块ITX板，还解锁了K系列Hswell处理器的超频选项，包括CPU倍频、基础频率和外频，因此可以它可是华擎Z87超频系列的浓缩版。

核心区域

LGA1150插槽

  CPU采用6相供电，数字脉宽调制可优化 CPU 供电方案，为处理器提供更准确而稳定的 Vcore 电压。04年在服务器板上起步的DrMos技术，即集成电路、高端MOSFET和低端MOSFET整合模块，作为现在比较流行的高端主板电源供电技术也被应用在华擎产品中。封装后其体积为本来三个元件的四分之一，功率据悉可提升3倍，提供的稳定电压对主板超频能力、降低能耗和温度都有显著帮助。

6相供电

南桥芯片

 

 

齐全接口 科学布局

  华擎Z87E-ITX在内外接口、插槽布局上几乎是做到了极致。其背板接口包括了2个USB2.0、3个原生USB3.0、1个eSATA接口、1个P/S接口、1个千兆网口和三个DVI、HDMI、DisplayPort视频接口，此外提供了1个CMOS复位按键，方便玩家超频。

  此主板可支持三台显示器，用户可以使用三个显示接口同时连接三台显示器。

背部接口

共三个视频接口可同时使用

  板载两条DDR3内存插槽，支持双通道 DDR3 2933+(OC)。其他扩展方面，使用1条PCI-E x16插槽。插槽布局比较合理，能安装全尺寸显卡和CPU散热器。

内存插槽

PCI-E插槽

  磁盘接口方面有6个SATA3 6Gbps接口，紧靠在内存插槽和PCI-E插槽附近。其主板反面有1条Mini-PCIe插槽，可以安装PCIe设备或mSATA SSD。同SATA接口联合使用可组成高效SSD+HDD的组合。

SATA3接口

Mini-PCIe插槽

 

 

多媒体、无线、温控组建效能中心

  解码器是Realtek最新的ALC1150芯片，能够驱动600Ω的耳机。音频接口为S/PDIF音频接口，支持DTS，即使你只有2个音箱通过DTS软件也能模拟5.1声道环绕输出。

ALC1150芯片

  内置AzureWave Mini PCIe卡带有11ac Wi-Fi和蓝牙4.0的模块。

AzureWave Mini PCIe卡

  主板上内置2个USB 3.0接口（共6个接口，4个在后面板，2个主板上为前置）。

前置USB3.0接口

  CPU风扇插座自带温控针脚，华擎主板温控功能可同带温控的散热风扇配合，根据不同的风扇自行调节转速，达到能耗和性能的双重保证。

CPU风扇温控插座

 

 

特色功能视频介绍

  以下为华擎Z87系列关于其家庭云技术、千兆无线技术、加速技术的视频解析，此三项优势功能也被应用到华擎Z87E-ITX主板中。

  家庭云华擎主板搭载英特尔网卡，支持远程唤醒功能，您可以在世界的任何地方远程连接您的电脑。您可以开启或关闭您的电脑，通过智能手机、平板电脑、计算机远程监视和控制您的电脑。

华擎A世代 压轴巨献 家庭云远程唤醒

  这款主板都带有专属的802.11ac无线模块，支持高达 867Mbps 的无线局域网络传输和蓝牙4.0。配合目前市面流行的千兆无线11ac路由器，速度可轻松超越有线网络。

华擎A世代 实现无线网速高标准: 千兆无线+蓝牙v4.0

  融合华擎独有的三大加速技术，XFast RAM极速内存优化、XFast LAN极速网络优化、XFast USB更强USB速度。五倍执行速度极速內存可从系统记忆体创造虚拟磁碟，加速处理效能。执行Photoshop时，更可提供较以往快上5倍的处理速度！更低的游戏延迟率极速网络，可将线上游戏设为最高优先顺序后，即可减少游戏中发生延迟的频率。

华擎A世代 极限特功技术讲解

 

 

性能测试

  我们的硬件评测平台包括了：Intel Core i5-4670K的CPU，金士顿HyperX Predator 2666MHz内存条，希捷1TB硬盘以及全汉极光战神480电源。

 

YESKY硬件评测室
测试平台介绍
处理器	Intel 酷睿 i5-4670K(3.4GHz/22nm/LGA1150/L3=6M)
主板	华擎Z87E-ITX
内存	金士顿HyperX Predator 4G x 2
显卡	GT650
硬盘	希捷7200.12 1TB
CPU散热器	Intel原装
电源	全汉极光战神480
软件系统
操作系统	Windows 7 64bit With SP1 简体中文旗舰版
天极网硬件评测室战略合作伙伴（排名不分先后）

  由于采用原装散热器，笔者未进行超频测试了华擎Z87E-ITX的相关数据，其核心电压为0.888V，内存频率默认。随后进行了PCMARK测试。

CPU-Z检测属性

PC Mark 7：

  PC Mark7的轻量级测试主要是针对典型的桌面低性能系统，例如入门级桌面机、平板和一些低性能笔记本。在此项测试中很少会有高计算负载的应用被使用。而在娱乐测试项目中，不仅包含了录音、查看、流等简单测试，还包含了TV和电影的转码、输出、编辑以及添加新音乐和一些与游戏相关的工作负载。

  经过多次超频调整，最终测得PCMARK分值为3006，不错的成绩，由于受限于原厂散热器功率，笔者已无法再进行超频提升，当有强大的散热系统支持时我们将会再度挑战其极限。请大家持续关注。

PCMARK跑分

 

 

  编辑点评：很多的玩家也许和笔者一样曾经不愿意涉及ITX小板领域，但此款华擎Z87E-ITX的诞生相信会使大家都有所改观。其在功能上汲取了华擎高端Z87主板的优势，将目前流行的云概念结合在主板中，同样拥有优秀的超频能力，使这块主板跳出ITX低能耗、低性能的怪圈，成为同样性能强劲的主板。

  作为目前最高端的Z87芯片组LGA1150插槽主板产品，其在扩展方面能够满足一个基本的双通道高频率要求，提供了SAT3A和mSATA两种存储接入方式。还有些比较讨巧的特点，比如可模拟7.1声道、千兆11ac无线、可通过三个集成显卡视频接口组成三屏。对于一些想用ITX主板打造家庭影院的朋友，华擎Z87E-ITX可以说是你的好选择。

---

 

华擎Z87E-ITX主板评测优缺点
评测亮点： 高性能ITX板。 无线11ac高效传输。 豪华用料做工精细。 可支持600Ω耳放 可模拟7.1声道。	不足之处： 暂无
推荐指数：★★★★

---
