电气性能再升级 浅析新超耐久五代技术

  【天极网DIY硬件频道】很多网友在选购主板的时候往往有个疑惑，那就是同样的供电相数，相似的设计，如何区分主板性能高低和稳定性，实际上这也是困扰着制造商的问题。为突出产品品质，有厂商提出一些更高的标准以精选元件及增强主板设计，比如技嘉著名的“超耐久”技术。

  超耐久技术是技嘉在2006年为改变各主板厂商之间千篇一律的产品品质，而提出的精选元件标准及设计标准。前期已经有一些著名的设计比如“两倍铜”，而后经过改进，技嘉将一些新技术与工艺再融入“超耐久”之中，目前超耐久技术已经发展到了第五个版本，对于产品选材用料与细节方面都有了全新的规范，并且还加入了一个名为IR(Internal Rectifier)3550 PowIRstage 的供电芯片。

  超耐久五代加入全新IR3550 PowIRstage供电芯片

  那么相比传统主板，超耐久五代到底有何神奇之处呢？我们一起来看看。

  IR3550超强供电 更高效更稳定

  IR3550芯片是一颗整合驱动芯片的Mos管集成芯片，我们都知道高端主板对于供电的要求是非常高的，有时候你甚至能看到在CPU外围分布着十多相的供电， 一般主板的Mos管是没有驱动芯片集成的，也就是说它不会智能的开关，因此需要通过一个驱动芯片在外围进行控制。这样往往造成空间浪费，同时过多的元件也会使电源的使用效率下降。

  超耐久五代 更稳定供电

  而技嘉的第五代超耐久技术则不同，它内置了IR3550顶级高效供电芯片，不仅可以提供60A的极高电流，同时由于其转换效率高达95%，因此散热比常见的三脚式晶体管更低，最高甚至可以比三脚式晶体管低60℃ !技嘉超耐久第五代主板通过采用IR数字供电控制器及“IR3550”芯片，为处理器提供了稳定的动力供应系统。

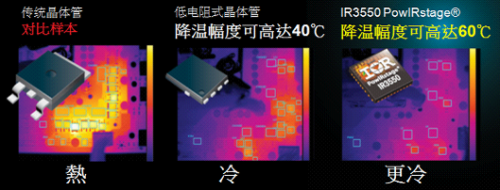

  下图为实验室100A电流负载，无风扇温度测试(测试结果只作参考。根据系统配置，结果可能会有所不同)。

  IR3550顶级供电芯片，散热比一般晶体管低60℃

  测试环境介绍：最多低 60° C 的温度，是借由比较4相IR3550 PowIRstage + 2倍铜电路板设计与4相D-PAK MOSFET设计，在实验室以100安培电流负载10分钟的无风流无MOSFET散热器测试获得。

  更耐压更大电流 只为超频

  如果你是一个超频爱好者，你可能遇到过负载过大时MOS管被烧或者冒烟的情况，这是很典型的过热引起的事件，而往往被烧的主板就要报废，对于玩家来说损失惨重。而采用第五代超耐久IR3550PowIRstage供电元件则不同，在高电压运作时具有比传统效果设计更低温的效果，所以可以承受更多超频所需要的电压，进而提供更高的潜在超频能力。

  在供电系统中，电感电容与主板抗信号干扰的设计也是关乎产品品质的因素，因此第五代超耐久技术也对这些细节有自己的标准。比如在电感的使用上，所有第五代超耐久电感都

  要能够承受60A电流!

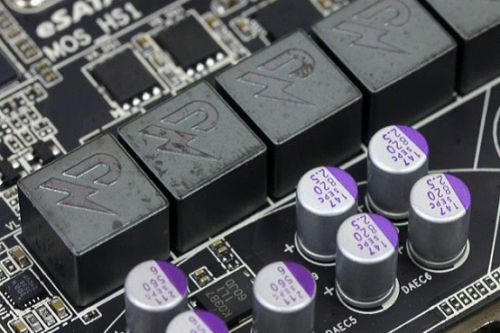

  有闪电标志的第五代超耐久电感 只为更稳定超频

  更强用料 品质稳步提升

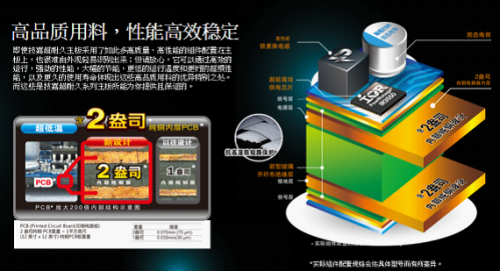

  而在主板的设计上，超耐久第五代主板采用了内部纯铜设计，为了提高屏蔽干扰能力，采用了2盎司的铜料(1平方英寸)，厚度为70μm(普通主板35μm)。这样不但提高了主板的散热能力，同时在抑制电流串扰与回波反射上面有着决定性的帮助作用。

  内部纯铜设计，更好散热并抑制电流串扰与回波反射

  第五代超耐久 内外兼修

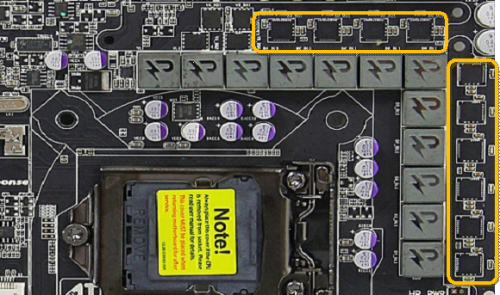

  实际上超耐久技术就是主板元件与主板品质提升的一项保证，玩家可以从用料上明显的看出它与一般主板的区别。您可以看到CPU周围提供的方形IR3550 PowIRstage芯片和带有闪电符号的电感，也可以从侧面分辨双倍铜的PCB板。在这些技术背后，技嘉主板将进一步提升电源效率、更加节能、更低温、更稳定，从而为玩家超频和长期使用提供可靠保证。

  支持技嘉“第五代超耐久技术”的主板
